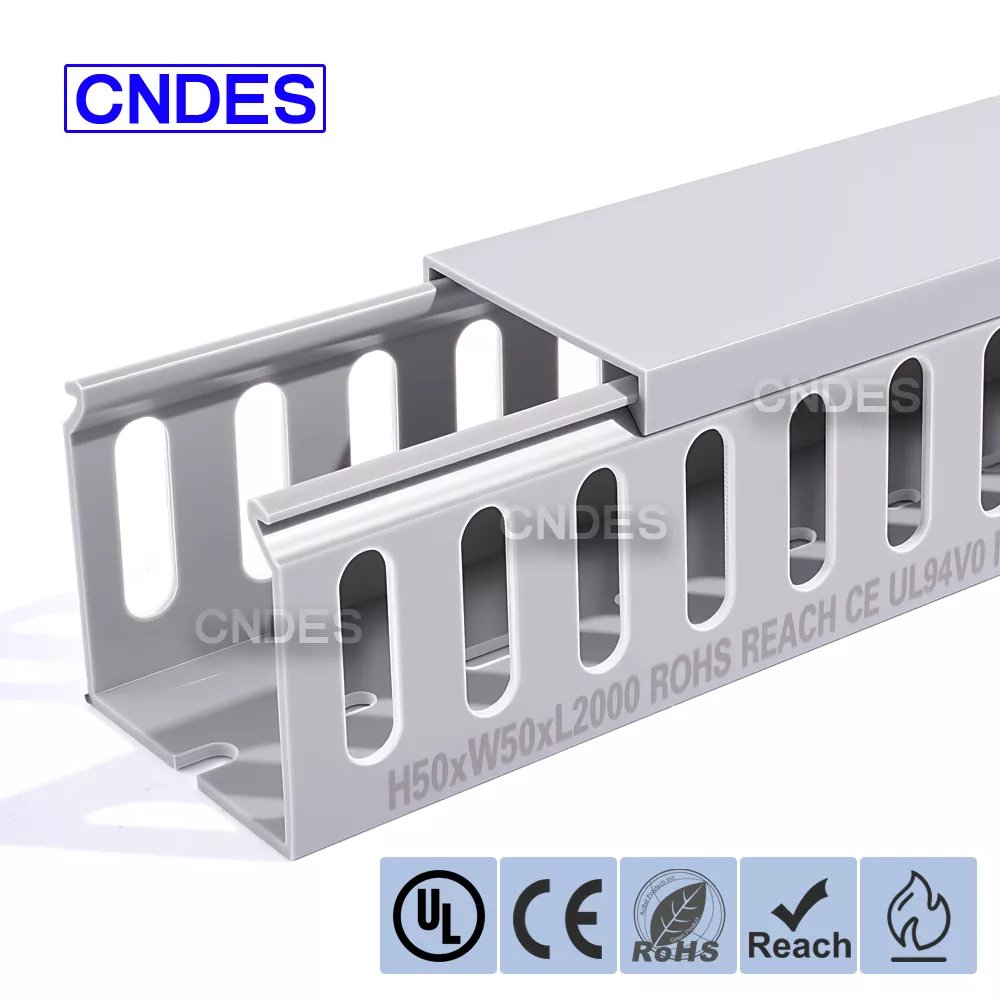

Conducto de cableado tipo dedo de PVC ranurado 50 × 50

El conducto de cableado tipo dedo de PVC ranurado personalizado de 50 × 50 está diseñado para una organización eficiente de cables en paneles eléctricos, gabinetes de automatización y sistemas de control industrial. Con un perfil cuadrado equilibrado y ranuras abiertas tipo dedo, este conducto para cableado permite una ramificación rápida de cables, un enrutamiento limpio y un mantenimiento sencillo.

Fabricado por CNDES, un fabricante y proveedor profesional de conductos de cableado de PVC en China, este modelo se usa ampliamente en aplicaciones que requieren flexibilidad, seguridad y durabilidad a largo plazo.

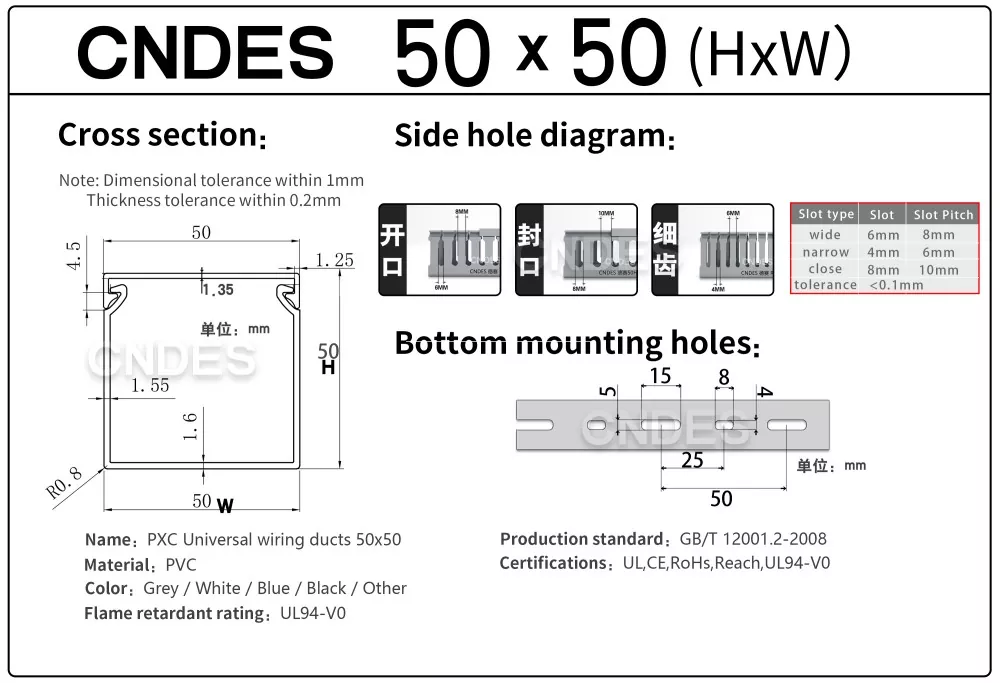

50*50-Documento de especificaciones

Instrucciones de uso

1.Preparación previa a la instalación

Antes de la instalación, seleccione el tamaño de conducto y el ancho de ranura adecuados según la cantidad y el diámetro del cable y el entorno de instalación, como el espacio disponible y la temperatura de funcionamiento.

Por ejemplo, los diseños de ranuras estrechas tipo dedo son adecuados para áreas de componentes de alta densidad, mientras que las ranuras más anchas permiten un enrutamiento más fácil de haces de cables más grandes.

Al instalar el conducto de cableado tipo dedo de PVC ranurado de calidad 50 × 50, planifique la ruta del cableado con anticipación y marque las posiciones de montaje en las paredes o dentro de los gabinetes eléctricos. Evite áreas con bordes afilados, vibración excesiva o altas temperaturas.

Utilice una cinta métrica y un marcador para garantizar un posicionamiento preciso y un enrutamiento fluido.

Prepare las herramientas necesarias, incluido un destornillador, un taladro eléctrico (si es necesario perforar), un nivel y herramientas de corte, como una sierra o un cortador de conductos de cableado exclusivo.

2.Asegurar el riel base

Si lo monta en una pared o gabinete, use un taladro eléctrico para perforar agujeros en los puntos marcados. Inserte anclajes de expansión o anclajes de plástico. Asegúrese de que el diámetro del orificio de perforación coincida con el tamaño del anclaje para evitar la inestabilidad debido a orificios de gran tamaño. Alinee el riel base del conducto de cableado tipo dedo de PVC ranurado con los puntos de montaje y apriete los tornillos con un destornillador para garantizar que el riel esté seguro y no se tambalee. Priorice el uso de los orificios de montaje pretaladrados del conducto. Si se necesitan puntos de fijación adicionales, taladre los agujeros usted mismo. Utilice un nivel para comprobar la alineación horizontal del canal base, evitando dificultades con la instalación posterior de la placa de cubierta o la inclinación del cable. Después del ajuste, vuelva a apretar los tornillos para evitar que se muevan.

3.Organización e inserción de cables

Antes de insertar los cables, agrúpelos según su función (como cables de alimentación, cables de señal o cables de datos) y etiquételos si es necesario. Compruebe que el diámetro del cable sea compatible con el ancho de la ranura.

Inserte los cables con cuidado a través de las ranuras laterales o las aberturas de los extremos del conducto para cableado tipo dedo ranurado de PVC de alto rendimiento 50 × 50, evitando tirar excesivamente que pueda dañar el aislamiento del cable.

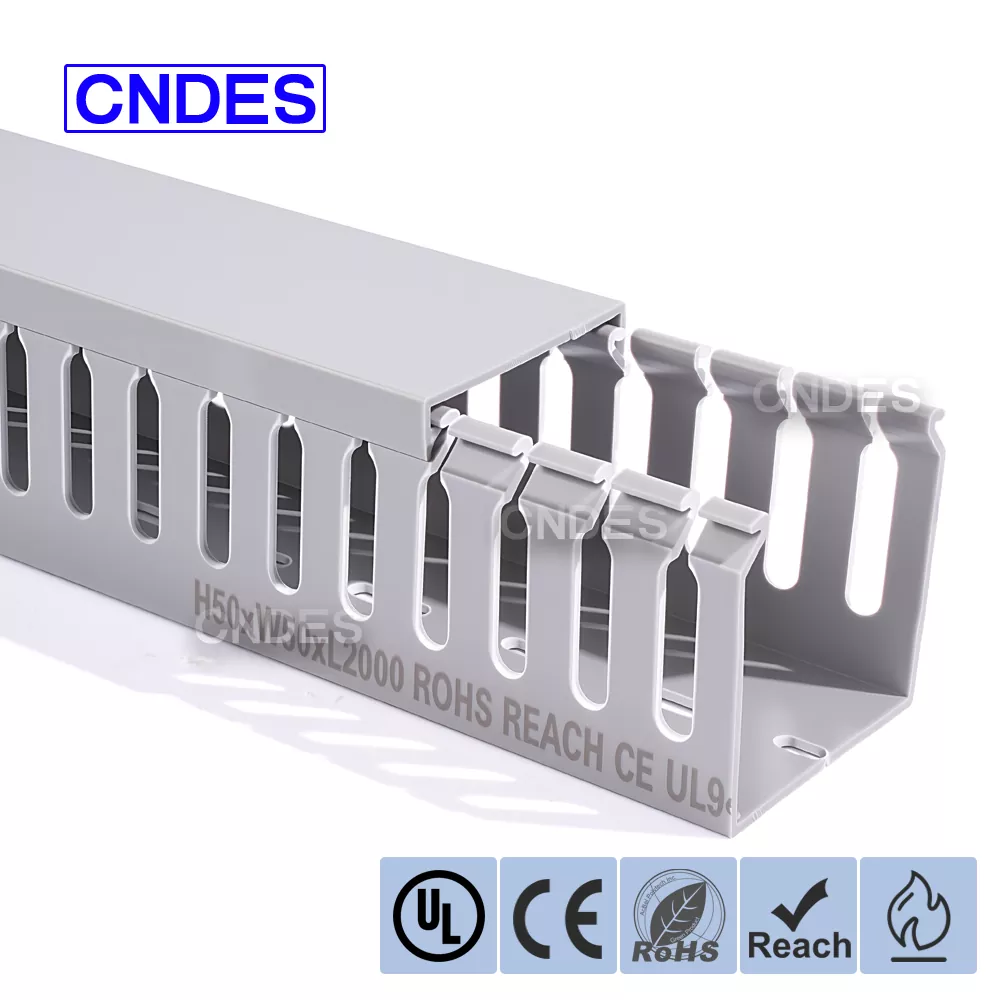

Para cables más grandes, los “dedos” de las ranuras individuales se pueden quitar a lo largo de líneas precortadas o recortarse con herramientas de corte para crear aberturas más amplias.

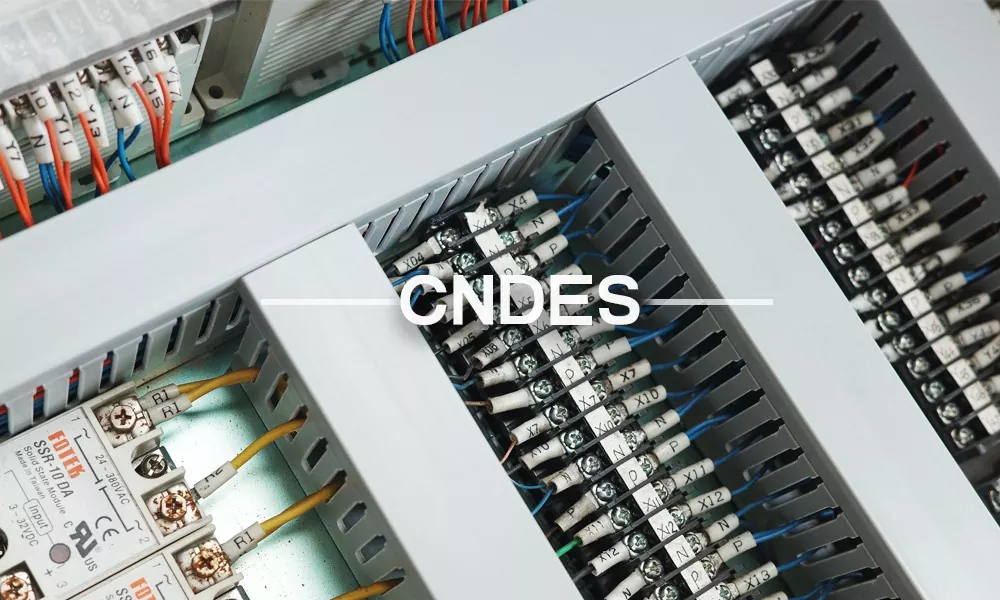

Disponga los cables en capas para mejorar la organización y el mantenimiento futuro. Una práctica común es colocar los cables de alimentación en la parte inferior y los cables de señal en la capa superior para reducir las interferencias.

4. Instalación de la placa de cubierta

Alinee la placa de cubierta con el canal base, asegurándose de que los bordes de la placa de cubierta encajen completamente con los clips o ranuras deslizantes del canal base. Para placas de cubierta deslizantes, deslícelas hacia adentro desde un extremo; para los tipos con clip, presione hasta que quede bloqueado en su posición. Presione firmemente la placa de cubierta para asegurarla firmemente al canal base. Para conducto de cableado tipo dedo de PVC ranurado, gire la placa de cubierta a la posición bloqueada. Inspeccione la nivelación de la placa de cubierta para evitar levantamientos localizados que podrían permitir la entrada de polvo. Verifique que la placa de cubierta esté segura y sin espacios para evitar que entre polvo u objetos extraños al interior del conducto. Si se requiere un sellado mejorado, aplique sellador a los bordes de la placa de cubierta (seleccione un adhesivo compatible con PVC).

5. Manejo de escenarios especiales

Al instalar en superficies verticales, seleccione cubiertas con diseños antideslizantes (por ejemplo, almohadillas de goma o tipos reforzados a presión) para evitar el deslizamiento. Inspeccione periódicamente el conducto de cableado tipo dedo de PVC ranurado instalado verticalmente para garantizar que las cubiertas permanezcan seguras contra el aflojamiento gravitacional. En espacios reducidos, corte los conductos a longitudes adecuadas (utilizando herramientas de corte especializadas para mantener los bordes limpios y nivelados). Después de cortar, inspeccione el borde cortado para ver si está afilado. Lije con papel abrasivo si es necesario para evitar lesiones al cable o al operador. Si la temperatura ambiente se acerca al límite de temperatura superior del conducto (por ejemplo, 50 °C u 85 °C), seleccione un modelo resistente a altas temperaturas o implemente medidas adicionales de disipación de calor. Por ejemplo, reserve espacio de ventilación alrededor del conducto o instale ventiladores de refrigeración.
